Ultraschall-Tankinhaltsmessung

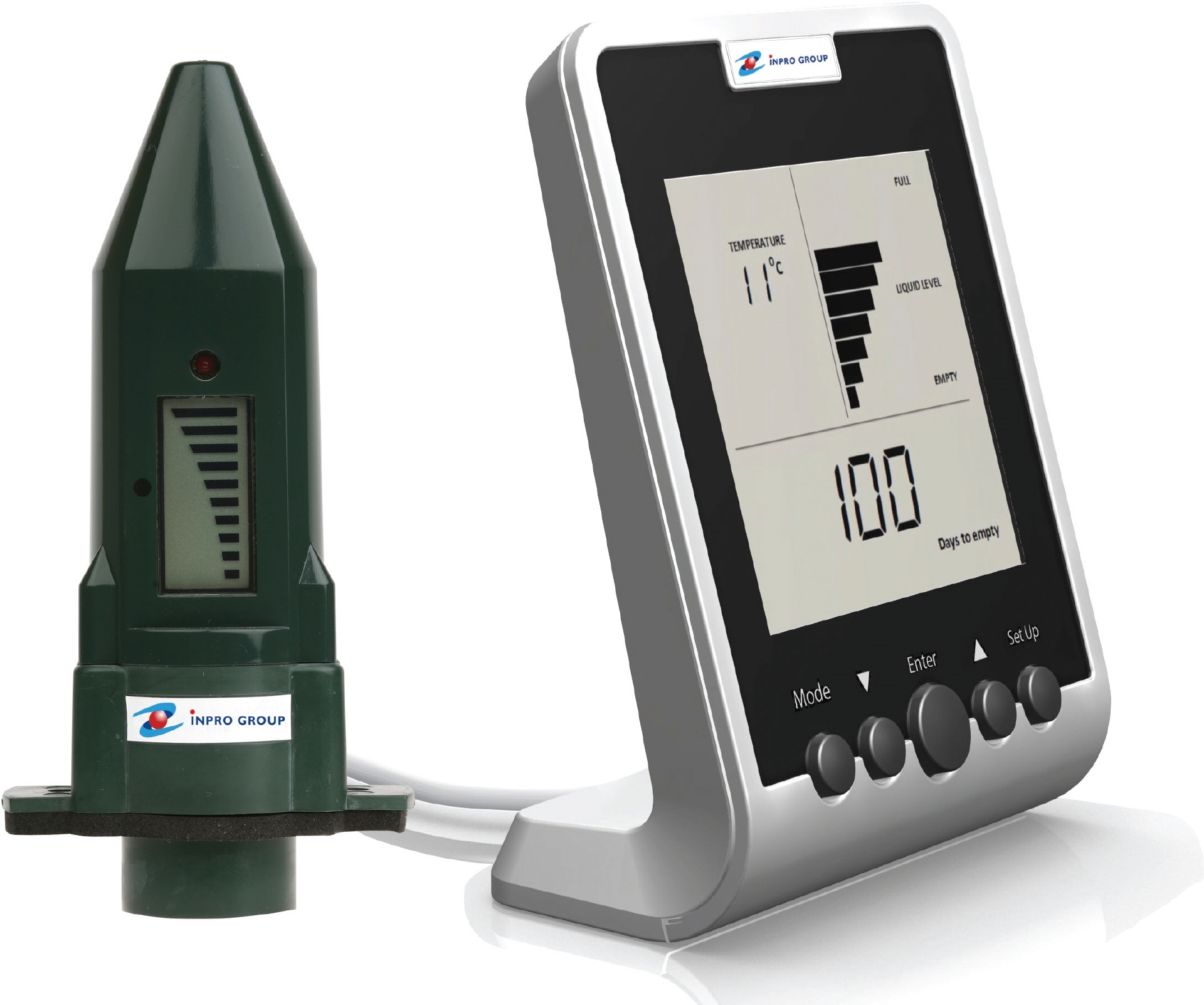

Ultraschall-Tankinhaltsmesssystem Tankalert EcoOil

Ist bei Ihnen auch schon einmal der Heizölvorrat bedenklich knapp geworden und Sie haben dies erst spät bemerkt? Oder “zu spät” und die Heizung ist sogar stehengeblieben? Um solchen Situationen vorzubeugen, hilft die Installation einer Tankinhaltsmessung.

Eine modernes – bei uns erhältliches – System ist “Tankalert EcoOil”. Es besteht aus dem Tankalert EcoOil-Sender und dem Tankalert EcoOil-Überwachungsgerät. Der Tankalert EcoOil-Sender kann einfach auf Ihrem Öltank installiert werden, um den Ölstand zu messen. Es überträgt die Informationen bezüglich des Ölstandes drahtlos an das Tankalert EcoOil-Überwachungsgerät, das an einer passenden Stelle bei Ihnen zuhause aufgestellt werden kann.

Beim Tankalert EcoOil-Sender wird Ultraschall-Technologie eingesetzt, um den Abstand zwischen dem Sender auf dem oberen Rand des Speichertanks und der Oberfläche der Flüssigkeit in Ihrem Öltank zu messen. Wenn sich die Menge an Öl im Tank verringert, wird der gemessene Abstand dementsprechend größer.

Die Abstandsinformation oder der Füllstand bis zur Tankdecke (“Ullage”) wird drahtlos an das Überwachungsgerät übertragen und kann von diesem abgelesen werden.

Inhaltsanzeige in Liter und %

Nachdem die Angaben bezüglich Größe und Form Ihres Öltanks eingestellt worden sind, kann das Tankalert EcoOil-Überwachungsgerät die verbleibende Kraftstoffmenge im Tank in Litern oder als Prozentsatz der Tankkapazität berechnen und anzeigen. Darüber hinaus kann das Tankalert EcoOil-Überwachungsgerät (wenn das Öl im Laufe der Zeit verbraucht wird) auch folgende Informationen zur Verwendung berechnen und anzeigen: Durchschnittliche Anzahl verbrauchter Liter pro Tag, pro Woche, in den letzten 30 Tagen, und in den letzten 365 Tagen.

Tage bis zur völligen Entleerung

Da der Tankalert EcoOil-Sender fortlaufend den Ölfüllstand misst und überträgt, speichert das Tankalert Eco OilÜberwachungsgerät diese Information und ermöglicht so das ´Erlernen´ vergangener Nutzungsmuster der Heizanlage und somit die Vorhersage der ‘Tage bis zur völligen Entleerung’ für Ihr Heim. Dank dieser Informationen kann sichergestellt werden, dass Sie das von Ihnen benötigte Öl zum richtigen Zeitpunkt – nicht zu früh, und was wichtiger ist, nicht zu spät – bestellen. Aber Achtung: Steht eine Kälteperiode und dadurch bedingt ein höherer Verbrauch bevor, kann dies das System natürlich nicht “vorhersehen”

Technische Daten
MESSBEREICH Min. 0,5 m (Tiefe) – Max. 3 m (Tiefe oder Breite)
Max. 10.000 Liter – Min. 300 Liter (Inhalt)
ABLESUNG LCD-Display mit:

  • Liter (300-10.000 Liter Tank), und % Öl.
  • 10 Teilcodierungen (Messung in 10% Schritten)*
  • Display-Steuerung mit fünf Bedientasten
  • Optische Signalgebung bei weniger als 5% nutzbarer Inhaltsmenge durch rote LED-Lampe
  • Akustischer Alarm ertönt zu jeder vollen Stunde, wenn der Tankinhalt zu niedrig ist
  • Warnung bei niedrigem Inhalt durch rote LED-Lampe und Piktogramm.

*Um den Eco Oil Sender und den Eco Oil Empfänger unterscheiden zu können benutzen Sie bitte die Bedienungsanleitung.

MÖGLICHE
ÜBERTRAGUNGS WEITE
150 m unter normalen “Sichtlinie” Bedingungen
STROMVERSORGUNG Empfänger:

Netzversorgung (im Lieferumfang enthalten) 150V – 230V,
50-60Hz / 5V DC (40mA) nach EN60950-1
Back up Batterie**: 3V LiMn Zelle, CR2450

Sender:
3V LiMn-Zelle, CR2450

**Diese Anzeige enthält eine Batterie zur Überbrückung bei
Stromausfall. Die geschätzte Lebensdauer bei kontinuierlichem
Betrieb über Batterie beträgt 3 Jahre.

BATTERIELEBENSDAUER Sender 5 Jahre (geschätzte Lebensdauer/ siehe Abb. 1)
Empfänger Back-up-Batterie: 3 Jahre, wenn das Gerät nicht
an Strom gekoppelt ist (siehe Abb. 8)
FREQUENZEN 433 MHz FM Übertragung
Einhaltung der CE Normen (EN 300 – 200)
ABMESSUNGEN Empfänger: 120 x 90 x 50 mm
Sender: 140 x 70 x 40 mm
MAX. UND MIN. Temperatur: -10ºC bis + 60ºC
BETRIEBSBEDINGUNGEN
(SENDER)
Feuchtigkeit: 0 bis 95%
ZUBEHÖR 1¼”, 1½”, 2” Anschluss, oder mit 60 mm Stutzen
GARANTIE 2 Jahre
